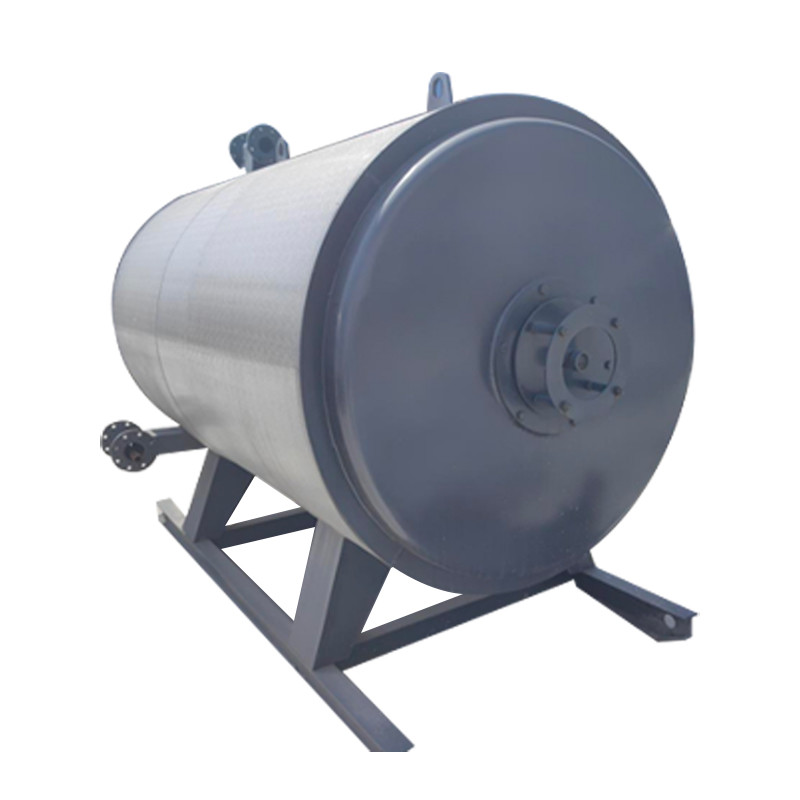

کنترل کامل عملیات دیگ روغن حرارتی با کارایی بالا

توضیحات محصول

معرفی محصول:

کوره حمل گرما ارگانیک (که به عنوان کوره گرمایش نامیده می شود) یک نوع جدید تجهیزات گرمایشی است که از گاز به عنوان سوخت و گاز دود به عنوان منبع گرما استفاده می کند.از روغن انتقال گرما به عنوان حامل گرما استفاده می کند و فاز مایع حامل گرما را مجبور می کند تا از طریق یک پمپ روغن گردش کننده گردش کند تا گرما را به کاربر تحویل دهدپس از گرم کردن تجهیزات، آن را به کوره گرمایش برای گرم کردن مجدد تجهیزات با دمای بالا، فشار پایین و صرفه جویی در انرژی باز می گرداند.ساختارش معقوله، تکنولوژی پیشرفته، فضای طبقه کوچک، ظاهر کوچک، ظاهر زیبا، مدیریت ساده، بهره وری حرارتی بالا، و دارای تاثیر قابل توجهی در صرفه جویی در انرژی و سود اقتصادی است.

مزیت محصول:

1تنظیم درجه حرارت دقیق و قابل اعتماد است، مجهز به کنترل کامل عملیات و دستگاه های نظارت بر ایمنی، با درجه بالایی از اتوماسیون و شدت کار کم برای کارگران.
2. آن را دارای توابع دمای روغن خروجی بیش از حد دمای آلارم و آلارم تفاوت فشار است. اگر کل حجم تزریق حامل گرما ارگانیک در سیستم دیگ بزرگتر از 5m3 است.همچنین دارای عملکرد فشار روغن خروجی فشار بیش از حد است، فشار پایین، آژیر جریان پایین، آژیر سطح مایع بالا و پایین مخزن گسترش، آژیر دمای گاز خروجی و دمای بیش از حد و قفل مربوطه.
3. هزینه عملیاتی پایین. نیاز به درمان پیچیده آب ندارد، که می تواند منابع آب را صرفه جویی کند، و بهبود بهره وری حرارتی می تواند مصرف سوخت را کاهش دهد و هزینه های عملیاتی را کاهش دهد.
4. اندازه کوچک و فضای زیادی را اشغال نمی کند. کوره روغن حرارتی دارای ساختار فشرده و طراحی علمی و منطقی است. اندازه کوچک، انعطاف پذیرتر در حمل و نصب است.و فضای زیادی را اشغال نمی کند.
5. عمر طولانی. از آنجایی که سوخت مورد استفاده در کوره روغن گرمایی گاز گاز طبیعی است، این یک انرژی پاک است. هنگامی که سوخت سوزانده می شود، دود در کوره ظاهر نمی شود.طول عمر آن بیشتر از سایر محصولات دیگ است.

جریان فرآیند

سیستم گرمایش کوره حامل گرما ارگانیک می تواند با جریان های فرایندهای مختلف با توجه به شرایط واقعی طراحی شود. این جریان فراینده شامل:
⑴تزریق روغن: تزریق روغن انتقال گرما به سیستم و منبع روغن توسط خارج یا مخزن روغن فراهم می شود.
⑵گردش اصلی: پس از اینکه کوره روغن گرم کننده حامل گرما انرژی گرما را به دست می آورد، به تجهیزات استفاده کننده از گرما گرمایی می دهد.تجهیزات استفاده کننده از گرما، جدا کننده نفت و گاز، فیلتر و لوله ها و شیرهای اتصال آن.
⑶- تعویض روغن سرد: در صورت خاموش شدن اضطراری، برای جلوگیری از گرم شدن بیش از حد روغن انتقال گرما در لوله کوره، شیر سیستم را ببندید، شیر تعویض را باز کنید.و روغن داغ در کوره روغن را با مخزن گسترش به مخزن ذخیره سازی روغن جایگزین کنید، جداکننده نفت و گاز، کوره نفت و لوله های اتصال آن.
⑷. جریان بیش از حد، گازهای خروجی، و روغن اضافی در مخزن گسترش به طور خودکار به مخزن ذخیره سازی روغن و مخزن گسترش از طریق لوله بیش از حد جریان می یابد،و گاز در مخزن روغن به ترتیب از طریق لوله تهویه به منطقه امن منتقل می شود..
⑸. نمایش دمای، فشار و تفاوت فشار. نشان می دهد که گردش روغن انتقال گرما در سیستم و منعکس می کند که آیا سیستم گرمایش به طور معمول کار می کند.
⑹خروجی کمکی: هنگامی که روغن انتقال گرما در مرحله اولیه تخلیه آب قرار دارد و حجم گاز بزرگ است، خروجی کمکی می تواند از طریق شیر خروجی کمکی و لوله کشی انجام شود.در اين زمان، شیر لوله تهویه هوا در مخزن گسترش باید بسته شود تا از شستشوی روغن انتقال گرما توسط گاز و اسپری از لوله تهویه هوا جلوگیری شود.زمانی که کوره گرمایش به طور معمول کار می کند، دریچه کمکی را ببندید و دریچه لوله تهویه را باز کنید. گاز ردیابی تولید شده در سیستم از طریق جدا کننده روغن گاز از طریق لوله خروجی تخلیه می شود.
⑺. بایپاس: هنگام متوقف کردن منبع حرارتی به تجهیزات استفاده کننده از حرارت، دریچه بایپاس را باز کنید تا نقش جریان بایپاس را بازی کند. هنگام کار عادی، دریچه بایپاس را ببندید.و لوله انبساط نقش انبساط حرارتی و جبران خودکار روغن انتقال گرما را بازی می کند;

پارامترهای فنی:

مدل بذار			YY (((Q) W 350	YY (((Q) W 500	YY (((Q) W 700	YY (((Q) W 1400	YY (((Q) W 2100	YY (((Q) W 2800	YY (((Q) W 3500	YY (((Q) W 4200	YY (((Q) W 7000	YY (((Q) W 14000
درجه حرارت درجه بندي شده بـه		KW	350	500	700	1400	2100	2800	3500	4200	7000	14000
فشار طراحی		Mpa	1.1	1.1	1.1	1.1	1.1	1.1	1.1	1.1	1.1	1.1
متوسط خروجی t emperature		C	≤350	≤350	≤350	≤350	≤350	≤350	≤350	≤350	≤350	≤350
منطقه گرمایش		m	21.3	24	40	78.5	94.5	157	205.2	240	410	710
سوخت			نفت سبک/ سنگین/ LNG/CG
سوخت	روغن سبک	کیلوگرم/ساعت	37	52	69	140	210	280	350	420	680	1360
	LNG	Nm3/h	44	63	83	170	260	332	425	498	810	1620
بهره وری حرارتی			۹۶%	۹۶%	۹۶%	۹۶%	۹۶%	۹۶%	۹۶%	۹۶%	۹۶%	۹۶%
فرنس روغن cont ent		m3	0.25	0.3	0.5	1.1	1.7	2.29	3.8	4.3	7	15.5
ابعاد دما s		mm	۲۱۰۰ برابر 1390 ضرب 2055	۲۲۰۰ برابر 1390 ضرب 2055	۳۲۴۰ برابر چهار هزار و هفتاد ضرب 2260	چهار هزار و 145 ضرب 1900 برابر 2786	پنجاه و بیست برابر. ۲۰۵۰ در برابر 3080	پنجاه و پنجاه و بیست و شش ۲۳۲۶ برابر 3230	۶۵۵۵ ضرب ۲۴۷۰ برابر 3634	۶۷۵۳ ضرب 2838 ضرب 3704	۸۲۰۰ برابر سه هزار و پنجاه برابر 3800	12000 برابر ۳۷۸۰ در برابر 4350
وزنه انتقال دما		T	2.58	3	3.7	6.9	8.8	11.5	17.8	19.8	27.5	42
ورودی نفت		DN	80	100	100	125	150	150	200	200	250	350
خروجی نفت		DN	80	100	100	125	150	150	200	200	250	350
مخزن گسترش		m3	1.5	1.5	1.5	2.5	2.5	3	3	4.5	6	8
مخزن		m3	2.5	2.5	2.5	5	5	8	8	10	15	25
شومینهΦ		mm	280	280	280	350	400	400	500	500	700	1000

نمایش محصول:

سوالات متداول:

Q1: چگونه می توانید بهترین قیمت را به سرعت دریافت کنید؟

1ما باید ظرفیت دیگ، سوخت مورد نیاز و فشار بخار مورد نیاز را بدانیم و سپس می توانیم مدل دیگ را تأیید کنیم.

2. مشتری باید نام، آدرس ایمیل و نام شرکت خود را به ما بدهد، و ما بلافاصله لیست قیمت را به شما می فرستیم. و اگر از واتساپ، اسکایپ یا وی چت استفاده می کنید، می توانید شناسه خود را به ما بدهید،براي ارتباطمون راحت تر ميشه.

سوال2:چرا ما را انتخاب کردید؟

1.40 سال تجربه توليد کتل و 10 سال تجربه صادرات

2تعویض رایگان قطعات برای یک سال، نگهداری تمام عمر موتور اصلی، به جز عملکرد نادرست.

Q3: جزئیات کابینت کنترل الکتریکی

کابینت کنترل الکتریکی استفاده از صفحه لمسی PLC، نمایش در زبان انگلیسی. آن را جزئیات وضعیت کار دیگ را نشان می دهد، مانند دمای آب، فشار آب، دمای گاز خروجی،و هشدار فشار بیش از حد، و غیره علاوه بر این، کابینت برای تنظیم پارامتر، ثبت و تجزیه و تحلیل داده های عملیاتی، و غیره استفاده می شود.

Q4: عمر استفاده از دیگ شما چیست؟

1به طور معمول دیگ بخار برای عمر 20 سال طراحی شده است، اما با عملکرد مناسب و نگهداری خوب، دیگ بخار می تواند برای 20-25 سال استفاده شود.
