Vollständige Betriebskontrolle Hochleistungs-Wärmeölkessel

Produkt-Beschreibung

Produkteinführung:

Der organische Wärmeträgeröfen (nachstehend "Heizöfen" genannt) ist eine neue Art von Heizgeräten, die Gas als Brennstoff und Rauchgas als Wärmequelle verwenden.Es verwendet Wärmeübertragungsöl als Wärmeträger und zwingt die Wärmeträgerflüssige Phase durch eine zirkulierende Ölpumpe zu zirkulieren, um Wärme an den Benutzer zu liefernNach dem Erhitzen der Ausrüstung kehrt sie in den Heizofen zurück, um die hochtemperaturen, niederdruckigen und energiesparenden Geräte neu zu erhitzen.Es hat eine vernünftige Struktur., fortschrittliche Technologie, geringe Fläche, kleines Aussehen, schönes Aussehen, einfache Verwaltung, hohe thermische Effizienz und hat erhebliche Energieeinsparung und wirtschaftlichen Nutzen.

Produktvorteil:

1Die Temperaturregelung ist präzise und zuverlässig, mit kompletten Betriebssteuerungs- und Sicherheitsüberwachungsgeräten ausgestattet, mit hohem Automatisierungsgrad und geringer Arbeitsintensität für die Arbeiter.
2. Es hat die Funktionen des Auslassöltemperatur-Übertemperatur-Alarms und Druckdifferenz-Alarms. Wenn das Gesamtinjektionsvolumen des organischen Wärmeträgers im Kesselsystem größer als 5 m3 ist,Es hat auch die Funktionen von Ausgang Öldruck-Überdruck, Niederdruck, Niederdurchflussmelder, Expansionsbehälter-Hoch- und Niederdurchflussmelder, Abgastemperatur-Übertemperaturmelder und entsprechende Verriegelung.
3. Niedrige Betriebskosten. Es erfordert keine komplexe Wasseraufbereitung, wodurch Wasserressourcen eingespart werden können, und die Verbesserung der thermischen Effizienz kann den Kraftstoffverbrauch und die Betriebskosten senken.
4. Kleine Größe und nimmt keinen Platz ein. Der thermische Ölöfen hat eine kompakte Struktur und eine wissenschaftliche und vernünftige Konstruktion.und nimmt nicht zu viel Platz ein.
5. Lange Lebensdauer. Da der Brennstoff des Gasthermalölofens Erdgas ist, ist es eine saubere Energie.Die Lebensdauer ist länger als bei anderen Kesselprodukten.

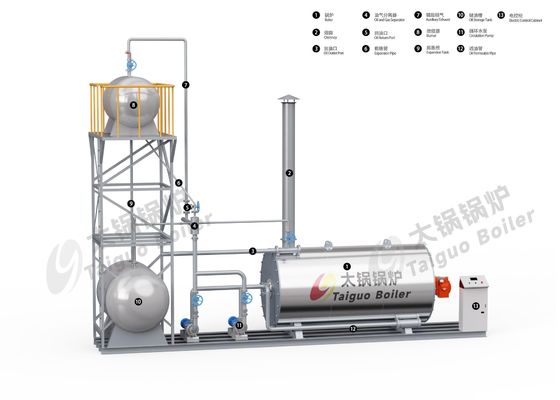

Prozessfluss

Das Heizsystem des organischen Wärmeträgerofens kann je nach den tatsächlichen Bedingungen mit unterschiedlichen Prozessströmen konstruiert werden.
⑴Ölinjektion: Wärmeübertragungsöl wird in das System gespritzt, und die Ölquelle wird von der Außenseite oder dem Ölspeicher geliefert.
⑵. Hauptzirkulation: Nachdem der Wärmeträger-Heizölofen Wärmeenergie gewonnen hat, liefert er Wärme an die Wärmeanlage.Wärmeverbrauchsausrüstung, ein Ölgasseparator, ein Filter und seine Verbindungsschläuche und -ventile.
⑶. Kaltölersatz: Im Notfall, um zu verhindern, daß das Wärmeübertragungsöl im Ofenrohr überhitzt, schließen Sie das Systemventil, öffnen Sie das Ersatzventil,und das heiße Öl im Ölofen durch den Expansionsbehälter in den Ölspeicher zurückführen, Öl-Gas-Separator, Ölofen und seine Verbindungsschläuche.
⑷. Überfluss, Abgas und überschüssiges Öl im Expansionsbehälter fließen automatisch durch das Überflussrohr in den Ölspeicher- und Expansionsbehälter,und das Gas im Ölspeicher durch das Lüftungsrohr in den sicheren Bereich geleitet wird.
⑸Temperatur-, Druck- und Druckdifferenzanzeige zeigt die Zirkulation des Wärmeübertragungsöles im System an und zeigt, ob das Heizsystem normal funktioniert.
⑹. Hilfsabgas: Wenn sich das Wärmeübertragungsöl in der anfänglichen Dehydrierung befindet und das Gasvolumen groß ist, kann der Hilfsabgas durch das Hilfsabgasventil und die Rohrleitung abgeführt werden.Zu dieser Zeit, sollte das Lüftungsventil des Expansionstanks geschlossen werden, um zu verhindern, dass das Wärmeübertragungsöl durch das Gas abgewaschen und aus dem Lüftungsrohr ausgespritzt wird.Wenn der Heizofen normal arbeitetDas im System erzeugte Spurengas wird durch den Ölgasseparator durch das Abgasrohr entladen.
⑺. Umgehung: Wenn die Wärmezufuhr zur Wärmeanlage abgeschaltet wird, öffnet man das Umgehungsventil, um eine Umgehungszirkulation zu leisten.und das Expansionsrohr spielt die Rolle der thermischen Expansionsüberflutung und der automatischen Kompensation des Wärmeübertragungsöls;

Technische Parameter:

Modell Ich habe ihn.			YY(Q) W 350	YY(Q) W 500	YY(Q) W 700	YY(Q) W 1400	YY(Q) W 2100	YY(Q) W 2800	YY(Q) W 3500	YY(Q) W 4200	YY(Q) W 7000	YY(Q) W 14000
Nennwärme p Schleim		KW	350	500	700	1400	2100	2800	3500	4200	7000	14000
Konstruktionsdruck		MPa	1.1	1.1	1.1	1.1	1.1	1.1	1.1	1.1	1.1	1.1
Durchschnittliche Ausgangstemperatur t		C	≤ 350	≤ 350	≤ 350	≤ 350	≤ 350	≤ 350	≤ 350	≤ 350	≤ 350	≤ 350
Heizfläche		m	21.3	24	40	78.5	94.5	157	205.2	240	410	710
Brennstoff			Leichtöl/Schweröl/LNG/CNG
Brennstoff	Leichtöl	Gewicht	37	52	69	140	210	280	350	420	680	1360
	LNG	Nm3/h	44	63	83	170	260	332	425	498	810	1620
Wärmeeffizienz			96%	96%	96%	96%	96%	96%	96%	96%	96%	96%
Gehalt an Ofenöl		m3	0.25	0.3	0.5	1.1	1.7	2.29	3.8	4.3	7	15.5
Abmessungen der Kessel s		mm	2100 mal 1390 × 2055	2200 mal 1390 × 2055	3240 × 1470 × 2260	4145 × 1900 × 2786	5020 × 2050 × 3080	5526 × 2326 × 3230	6555 × 2470 × 3634	6753 × 2838 × 3704	8200 × 3050 × 3800	12000 mal 3780 × 4350
Transportgewicht der Kessel		T	2.58	3	3.7	6.9	8.8	11.5	17.8	19.8	27.5	42
Öleinlass		DN	80	100	100	125	150	150	200	200	250	350
Ölabzug		DN	80	100	100	125	150	150	200	200	250	350
Expansionsbehälter		m3	1.5	1.5	1.5	2.5	2.5	3	3	4.5	6	8
Speichertank		m3	2.5	2.5	2.5	5	5	8	8	10	15	25
SchornsteinΦ		mm	280	280	280	350	400	400	500	500	700	1000

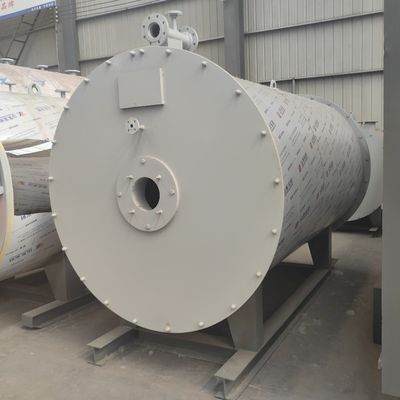

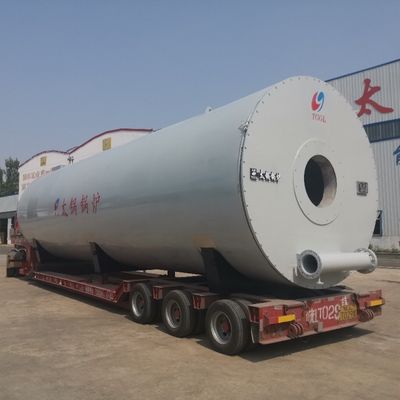

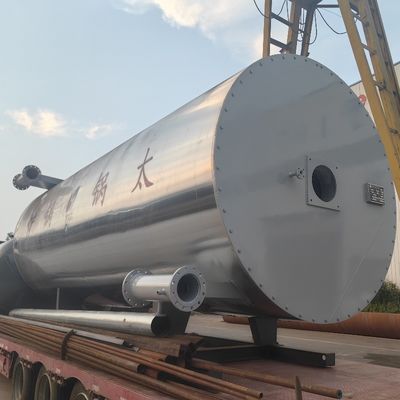

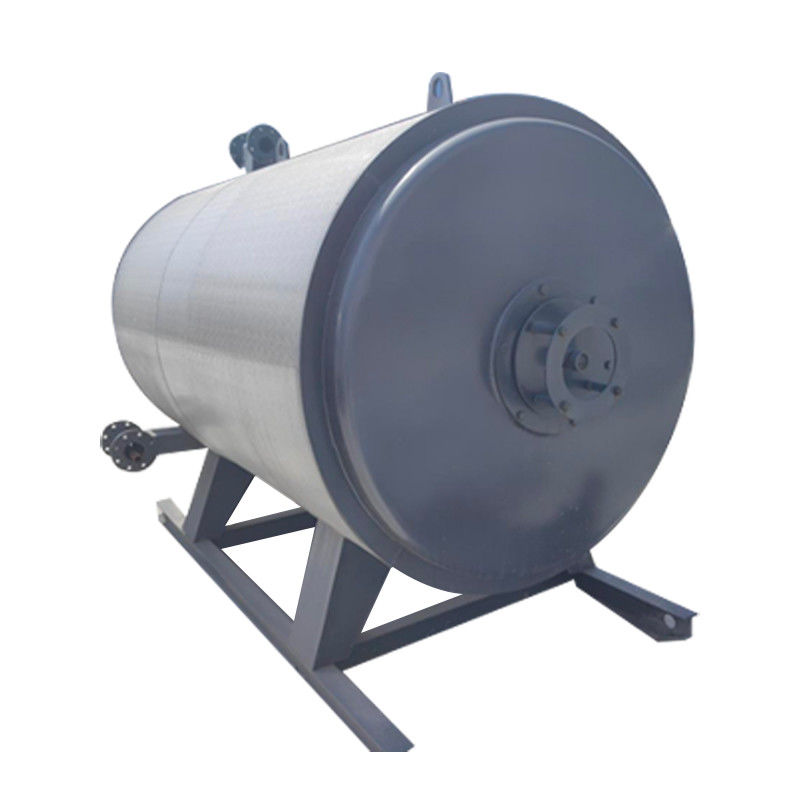

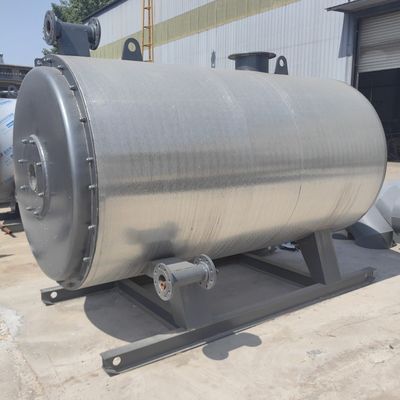

Anzeige des Produkts:

Häufige Fragen:

F1: Wie können Sie schnell den besten Preis bekommen?

1Wir müssen die Kapazität des Kessels wissen, den Brennstoff, den Sie verwenden möchten, und den Dampfdruck, den Sie benötigen, und dann können wir das Kesselmodell bestätigen.

2Der Kunde muss uns seinen Namen, seine E-Mail-Adresse und den Firmennamen mitteilen, und dann schicken wir Ihnen sofort die Preisliste. Und wenn Sie WhatsApp, Skype oder Wechat verwenden, können Sie uns Ihre ID mitteilen,Es wird bequemer für unsere Kommunikation sein..

F2:Warum haben Sie sich für uns entschieden?

1.40+ Jahre Erfahrung in der Kesselherstellung, 10 Jahre Erfahrung im Export.

2Kostenloser Ersatz von Teilen für ein Jahr, lebenslange Wartung des Hauptmotors, ausgenommen bei unsachgemäßem Betrieb.

Q3: Einzelheiten des elektrischen Steuergeräts

Elektrische Steuerung Kabinett nimmt PLC Touchscreen, Anzeige in Englisch. Es zeigt Arbeitszustand Details des Kessels, wie Wassertemperatur, Wasserdruck, Abgastemperatur,und Überdruckmelder, etc. Darüber hinaus wird das Schrank für die Einstellung des Parameters, Aufzeichnung und Analyse der Betriebsdaten usw. verwendet.

F4:Wie ist die Lebensdauer Ihres Kessels?

1.Normalerweise ist der Kessel für eine Lebensdauer von 20 Jahren konzipiert, aber bei ordnungsgemäßem Betrieb und guter Wartung kann der Kessel für 20-25 Jahre verwendet werden.
