상세 정보 |
|||
| 보일러식: | YYQW | 연료: | 천연가스, 경유, 중유, 바이오매스, 석탄 등 |
|---|---|---|---|
| 적용되는 산업: | 화학, 석유화학, 섬유, 인쇄 및 염색, 고무 등 | 구조: | 수평식 |
| 강조하다: | 수평 가스 열 오일 보일러,정밀 3 회전 뜨거운 오일 보일러,EAC 열유 보일러 |
||
제품 설명
개요:

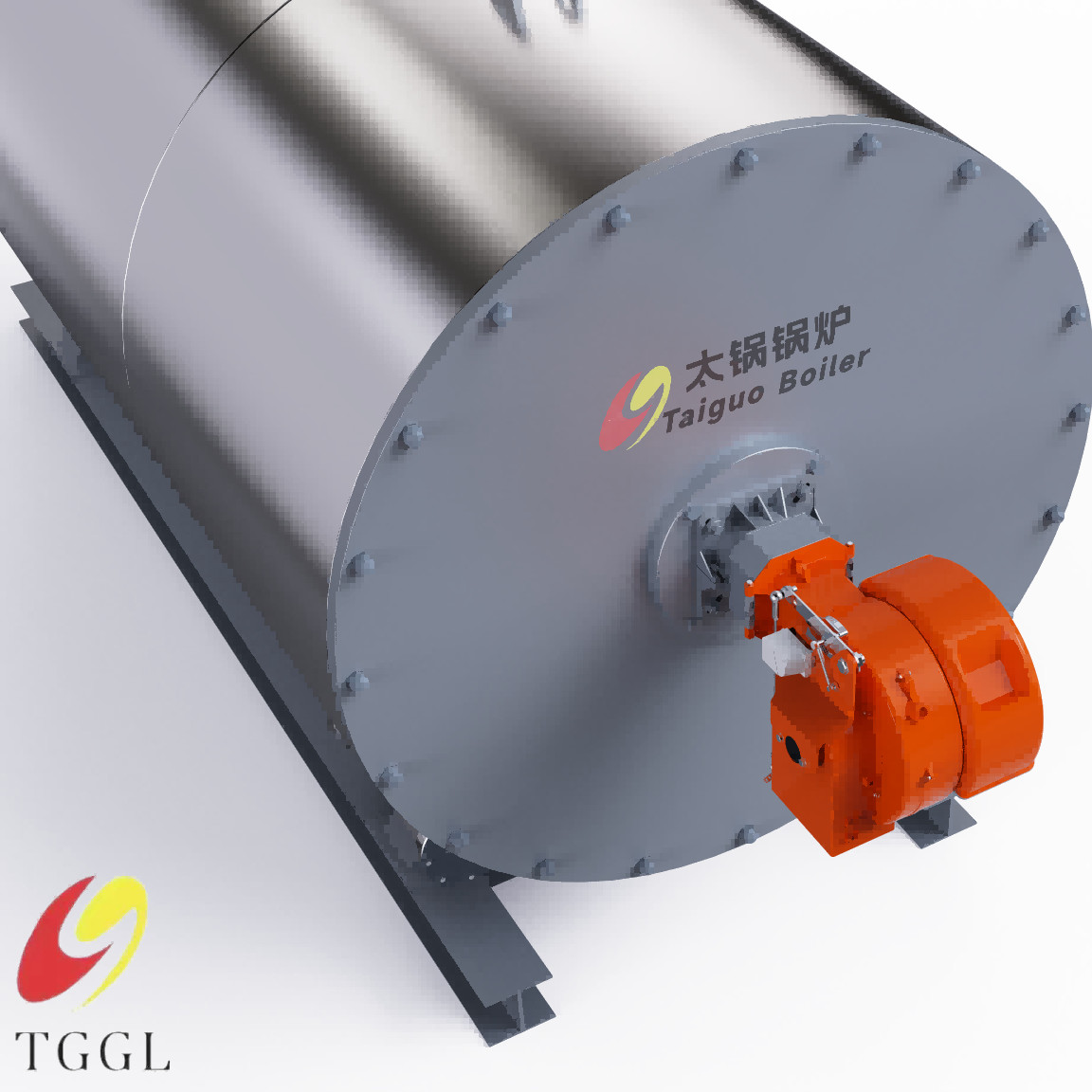

YYQW 시리즈 유기 열 운반 오븐은 해외에서 수입된 장비에 기초하여 개발 및 설계된 수평 스핀 구조 난방 장비입니다.그것은 주로 몸체와 연소 방으로 구성됩니다.. The high temperature flue gas generated by the combustion of natural gas enters the body and exchanges heat with the organic heat carrier in the coil by means of radiation heat transfer and convective heat transfer유기 열 운반 시스템의 폐쇄 회로 강제 순환은 순환 오일 펌프에 의해 실현됩니다.그리고 몸체에서 얻은 열 운반기는 열 장비를 공급하는 열 원천으로 사용됩니다..
보일러의 주요 특성:
(1) 큰 난방 면적, 빠른 난방 및 압력 상승
(2) 유기 열 수송기 부피는 작고 빨리 시작하십시오.
(3) 빠른 조립 공장, 짧은 설치 기간, 빠르게 실행;
(4) 콤팩트한 구조, 작은 발자국, 지방 인프라 투자
주요 구조에 대한 간단한 소개:
(1) 보일러는 수평 스킬 구조로 보일러 몸체와 연소 챔버로 구성되어 있습니다.
(2) 보일러는 코일 구조를 채택하고, 내부와 외부 코일은 보일러를위한 매듭없는 철강 튜브로 만들어집니다.
(3) 코일 상면이 쏟아지면 연소 방이 형성됩니다.
(4) 열 절연 층은 열 전도성이 낮은 재료로 만들어졌으며 오븐 벽은 가벼운 콘크리트로 만들어집니다.이는 q5의 손실을 줄이고 보일러의 죽은 무게를 줄입니다.;
(5) 튼튼하고 아름다운 비부장 철판 포장재 사용.
작업 과정:
가스 연소 후, 고온 연소 가스는 내부 코일을 통해 열을 방출하고, 내부 코일의 상부 부분에서 내부 코일과 외부 코일 간층으로 접히고,중층 컨벡션으로 열을 흡수합니다., 열을 완전히 전달하기 위해 외부 코일의 하단에 외부로 돌고, 3번의 돌아가는 여행 후에 보일러를 떠납니다.그리고 연기를 통해 대기권으로 방출됩니다..
기술 매개 변수:
|
켜요 |
YY(Q) W 350 |
YY(Q) W 500 |
YY(Q) W 700 |
YY(Q) W 1400 |
YY(Q) W 2100 |
YY(Q) W 2800 |
YY(Q) W 3500 |
YY(Q) W 4200 |
YY(Q) W 7000 |
YY(Q) W 14000 |
||
|
가등열 p 오버 |
KW | 350 | 500 | 700 | 1400 | 2100 | 2800 | 3500 | 4200 | 7000 | 14000 | |
| 설계 압력 | MPa | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | |
| 중간 출구 온도 t | C | ≤350 | ≤350 | ≤350 | ≤350 | ≤350 | ≤350 | ≤350 | ≤350 | ≤350 | ≤350 | |
| 난방 부지 | m | 21.3 | 24 | 40 | 78.5 | 94.5 | 157 | 205.2 | 240 | 410 |  710 |
|
| 연료 | 가벼운 오일/중량 오일/LNG/CG | |||||||||||
|
연료 |
가벼운 기름 |
1kg/h |
37 | 52 | 69 | 140 | 210 | 280 | 350 | 420 | 680 | 1360 |
| LNG |
Nm3/h |
44 | 63 | 83 | 170 | 260 | 332 | 425 | 498 | 810 | 1620 | |
| 열효율 | 96% | 96% | 96% | 96% | 96% | 96% | 96% | 96% | 96% | 96% | ||
| 오븐 오일 함유량 | m3 | 0.25 | 0.3 | 0.5 | 1.1 | 1.7 | 2.29 | 3.8 | 4.3 | 7 | 15.5 | |
|
보일러 차원 s |
mm |
2100 × 1390 × 2055 |
2200 × 1390 × 2055 |
3240 × 1470 × 2260 |
4145 × 1900 × 2786 |
5020 × 2050× 3080 |
5526 × 2326 × 3230 |
6555 × 2470 × 3634 |
6753 × 2838 × 3704 |
8200 × 3050 × 3800 |
12000 × 3780 × 4350 |
|
| 보일러 운송 무게 |
T |
2.58 |
3 |
3.7 |
6.9 |
8.8 |
11.5 |
17.8 |
19.8 |
27.5 |
42 |
|
| 오일 입구 |
DN |
80 | 100 | 100 | 125 | 150 | 150 | 200 | 200 | 250 | 350 | |
| 오일 출구 |
DN |
80 | 100 | 100 | 125 | 150 | 150 | 200 | 200 | 250 | 350 | |
| 확장 탱크 |
m3 |
1.5 | 1.5 | 1.5 | 2.5 | 2.5 | 3 | 3 | 4.5 | 6 | 8 | |
| 저장 탱크 |
m3 |
2.5 | 2.5 | 2.5 | 5 | 5 | 8 | 8 | 10 | 15 | 25 | |
| 코미니Φ | mm | 280 | 280 | 280 | 350 | 400 | 400 | 500 | 500 | 700 | 1000 | |
작업 흐름 차트:
인증서:
