Gas drei Rückkehr heißes Öl Kessel Heizbereich Große Öltemperatur-Kontrolle Präzision

Produkt-Beschreibung

Übersicht:

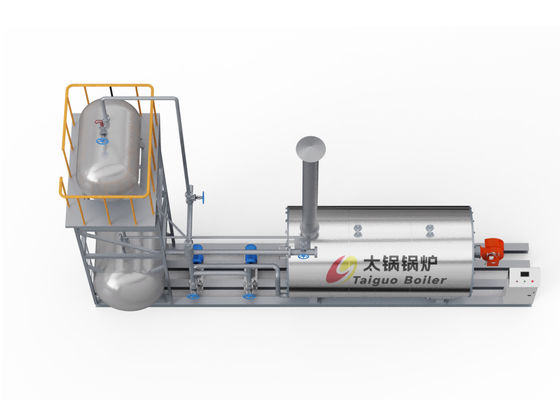

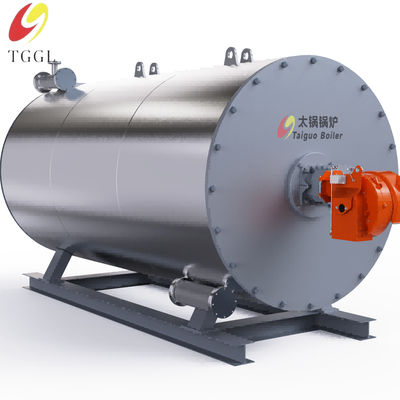

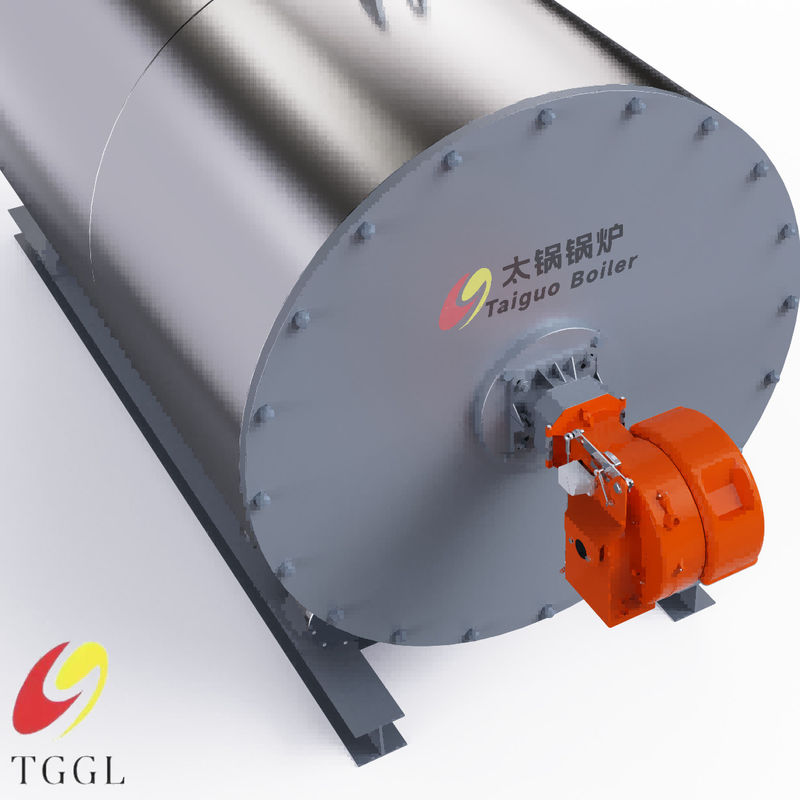

Der organische Wärmeträgerofen der Baureihe YYQW ist eine horizontal-spulenförmige Heizungsanlage, die auf der Grundlage von ausländisch eingeführter Ausrüstung entwickelt und konstruiert wurde.Es besteht hauptsächlich aus dem Körper und der Verbrennungskammer.. The high temperature flue gas generated by the combustion of natural gas enters the body and exchanges heat with the organic heat carrier in the coil by means of radiation heat transfer and convective heat transferDer geschlossene Kreislauf des organischen Wärmeträgersystems wird durch die zirkulierende Ölpumpe erzeugt.und der im Körper entstehende Wärmeträger dient als Wärmequelle zur Versorgung der Wärmeanlage.

die Hauptmerkmale des Kessels:

(1) Große Heizfläche, schnelle Erwärmung und Druckanhebung;
(2) Das Volumen des organischen Wärmeträgers ist gering, schnell starten;
(3) schnelle Montagefabrik, kurze Montagezeit, schnelle Inbetriebnahme;
(4) Kompaktes Aufbauwerk, geringer Fußabdruck, Investitionen in die Infrastruktur der Provinz.

Kurze Einführung in die Hauptstruktur:

(1) Der Kessel besteht aus zwei Teilen: dem Kesselkörper und der Verbrennungskammer.
(2) Der Kessel hat eine Spulenstruktur, wobei die inneren und äußeren Spulen aus nahtlosen Stahlrohren für den Kessel bestehen.
(3) Nach dem Gießen der Spirale wird die Verbrennungskammer gebildet.
(4) Die Wärmedämmungsschicht besteht aus Materialien mit geringer Wärmeleitfähigkeit, und die Ofenwand besteht aus leichtem Beton.die den Verlust von q5 verringert und das Abgelagene des Kessels verringert;
(5) Die Verwendung von nicht gestickten Stahlplattenverpackungen, die fest und schön sind.

Arbeitsprozess:

Nach der Gasverbrennung strahlt das hochtemperaturbedingte Rauchgas Wärme durch die innere Spirale aus, falzt sich vom oberen Teil der inneren Spirale in die innere und äußere Spiraleschicht,absorbiert die Wärme durch die Konvektion zwischen den Schichten, dreht sich am unteren Teil der Außenspule nach außen, um die Wärme vollständig zu übertragen, verlässt den Kessel nach drei Rückfahrten,und wird durch den Schornstein in die Atmosphäre abgegeben..

Technischer Parameter:

Modell Ich habe ihn.			YY(Q) W 350	YY(Q) W 500	YY(Q) W 700	YY(Q) W 1400	YY(Q) W 2100	YY(Q) W 2800	YY(Q) W 3500	YY(Q) W 4200	YY(Q) W 7000	YY(Q) W 14000
Nennwärme p Schleim		KW	350	500	700	1400	2100	2800	3500	4200	7000	14000
Konstruktionsdruck		MPa	1.1	1.1	1.1	1.1	1.1	1.1	1.1	1.1	1.1	1.1
Durchschnittliche Ausgangstemperatur t		C	≤ 350	≤ 350	≤ 350	≤ 350	≤ 350	≤ 350	≤ 350	≤ 350	≤ 350	≤ 350
Heizfläche		m	21.3	24	40	78.5	94.5	157	205.2	240	410	710
Brennstoff			Leichtöl/Schweröl/LNG/CNG
Brennstoff	Leichtöl	Gewicht	37	52	69	140	210	280	350	420	680	1360
	LNG	Nm3/h	44	63	83	170	260	332	425	498	810	1620
Wärmeeffizienz			96%	96%	96%	96%	96%	96%	96%	96%	96%	96%
Gehalt an Ofenöl		m3	0.25	0.3	0.5	1.1	1.7	2.29	3.8	4.3	7	15.5
Abmessungen der Kessel s		mm	2100 mal 1390 × 2055	2200 mal 1390 × 2055	3240 × 1470 × 2260	4145 × 1900 × 2786	5020 × 2050 × 3080	5526 × 2326 × 3230	6555 × 2470 × 3634	6753 × 2838 × 3704	8200 × 3050 × 3800	12000 mal 3780 × 4350
Transportgewicht der Kessel		T	2.58	3	3.7	6.9	8.8	11.5	17.8	19.8	27.5	42
Öleinlass		DN	80	100	100	125	150	150	200	200	250	350
Ölabzug		DN	80	100	100	125	150	150	200	200	250	350
Expansionsbehälter		m3	1.5	1.5	1.5	2.5	2.5	3	3	4.5	6	8
Speichertank		m3	2.5	2.5	2.5	5	5	8	8	10	15	25
SchornsteinΦ		mm	280	280	280	350	400	400	500	500	700	1000
