상세 정보 |
|||
| 제품 이름: | 유기 열 운반로 | 구조적인 형태: | 수평 |
|---|---|---|---|
| 운송 수단: | 바다와 육상 운송 | 화력: | 350~14000KW |
| 강조하다: | 단순한 산업용 뜨거운 오일 오븐,수평 산업용 뜨거운 오일 오븐,자동 산업용 뜨거운 오일 오븐 |
||
제품 설명
제품 소개:

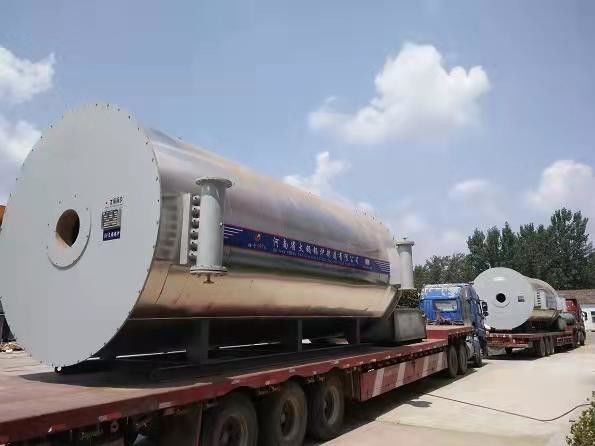

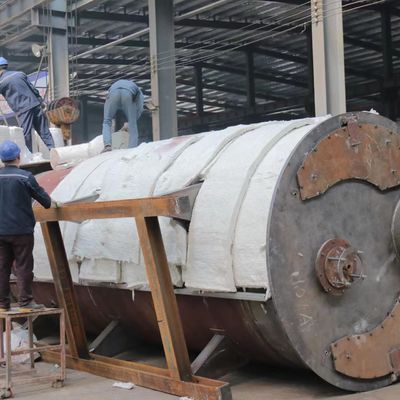

YYQW 시리즈 유기 열 운반 오븐은 수평 코일 구조 가열 장비입니다. 그것은 주로 몸과 연소 챔버로 구성됩니다. The high temperature flue gas generated by the combustion of natural gas enters the body and exchanges heat with the organic heat carrier in the coil by means of radiation heat transfer and convective heat transfer유기 열 운반 시스템의 폐쇄 회로 강제 순환은 순환 오일 펌프에 의해 실현됩니다.그리고 몸체에서 얻은 열 운반기는 열 장비를 공급하는 열 원천으로 사용됩니다.열 절연 층은 열 전도성이 낮은 재료로 만들어졌으며 오븐 벽은 가벼운 콘크리트로 만들어졌습니다.이는 q5의 손실을 줄이고 보일러의 죽은 무게를 줄입니다..
제품 장점:
기술 매개 변수:
|
켜요 |
YY(Q) W 350 |
YY(Q) W 500 |
YY(Q) W 700 |
YY(Q) W 1400 |
YY(Q) W 2100 |
YY(Q) W 2800 |
YY(Q) W 3500 |
YY(Q) W 4200 |
YY(Q) W 7000 |
YY(Q) W 14000 |
||
|
가등열 p 오버 |
KW | 350 | 500 | 700 | 1400 | 2100 | 2800 | 3500 | 4200 | 7000 | 14000 | |
| 설계 압력 | MPa | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | |
| 중간 출구 온도 t | C | ≤350 | ≤350 | ≤350 | ≤350 | ≤350 | ≤350 | ≤350 | ≤350 | ≤350 | ≤350 | |
| 난방 부지 | m | 21.3 | 24 | 40 | 78.5 | 94.5 | 157 | 205.2 | 240 | 410 |  710 |
|
| 연료 | 가벼운 오일/중량 오일/LNG/CG | |||||||||||
|
연료 |
가벼운 기름 |
1kg/h |
37 | 52 | 69 | 140 | 210 | 280 | 350 | 420 | 680 | 1360 |
| LNG |
Nm3/h |
44 | 63 | 83 | 170 | 260 | 332 | 425 | 498 | 810 | 1620 | |
| 열효율 | 96% | 96% | 96% | 96% | 96% | 96% | 96% | 96% | 96% | 96% | ||
| 오븐 오일 함유량 | m3 | 0.25 | 0.3 | 0.5 | 1.1 | 1.7 | 2.29 | 3.8 | 4.3 | 7 | 15.5 | |
|
보일러 차원 s |
mm |
2100 × 1390 × 2055 |
2200 × 1390 × 2055 |
3240 × 1470 × 2260 |
4145 × 1900 × 2786 |
5020 × 2050× 3080 |
5526 × 2326 × 3230 |
6555 × 2470 × 3634 |
6753 × 2838 × 3704 |
8200 × 3050 × 3800 |
12000 × 3780 × 4350 |
|
| 보일러 운송 무게 |
T |
2.58 |
3 |
3.7 |
6.9 |
8.8 |
11.5 |
17.8 |
19.8 |
27.5 |
42 |
|
| 오일 입구 |
DN |
80 | 100 | 100 | 125 | 150 | 150 | 200 | 200 | 250 | 350 | |
| 오일 출구 |
DN |
80 | 100 | 100 | 125 | 150 | 150 | 200 | 200 | 250 | 350 | |
| 확장 탱크 |
m3 |
1.5 | 1.5 | 1.5 | 2.5 | 2.5 | 3 | 3 | 4.5 | 6 | 8 | |
| 저장 탱크 |
m3 |
2.5 | 2.5 | 2.5 | 5 | 5 | 8 | 8 | 10 | 15 | 25 | |
| 코미니Φ | mm | 280 | 280 | 280 | 350 | 400 | 400 | 500 | 500 | 700 | 1000 | |
