상세 정보 |
|||
| 제품 종류: | 바이오매스 체인 증기 보일러 | 제품 모델: | DZL |
|---|---|---|---|
| 스팀 생산량: | 1t/h-10t/h | 제어 시스템: | PLC |
| 작업 압력: | 1.0、1.25、1.6Mpa | ||
| 강조하다: | 체인 그레이트 바이오매스 증기 보일러 10t/h,체인 그레이트 바이오매스 증기 보일러 수직,스레드 스미크 파이프 수직 증기 보일러 |
||
제품 설명
열 전달 효과가 좋고 체인 증기 보일러가 안정적으로 작동합니다.
제품 소개:

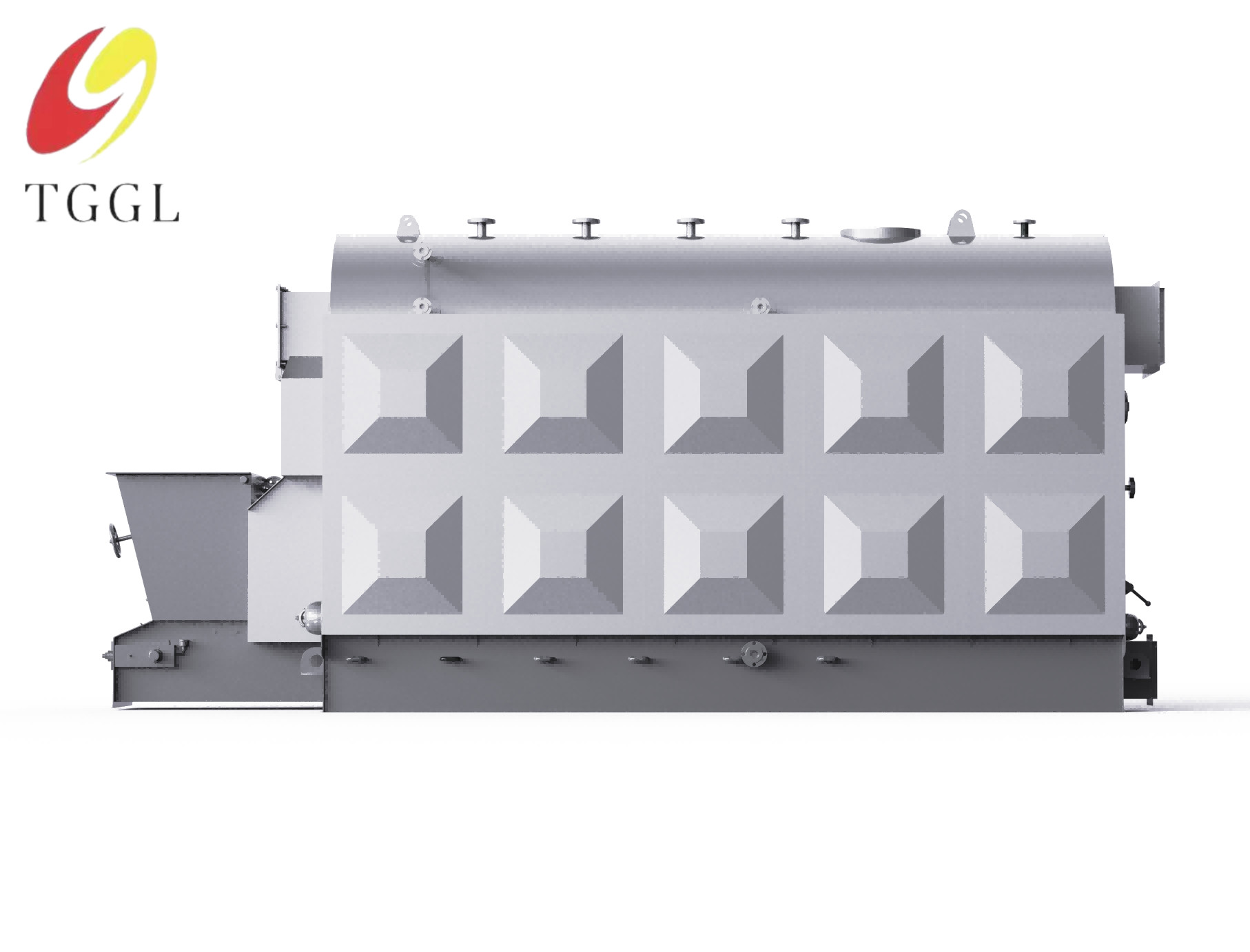

새로운 DZL 시리즈 증기 보일러는 단일 실린더 유형의 길쭉한 물-불 파이프 껍질 보일러이며 연소 장치는 체인 격자입니다.오븐의 왼쪽과 오른쪽에있는 물 냉각 벽은 방사성 난방 표면입니다, 오븐의 상위 두 개의 날개에 있는 동전 난방 표면은 동전 난방 표면이며, 힌트 된 연소 파이프 (교차 57×3) 는 보일러 드럼에 배치되어 있습니다.오븐 벽은 열에 저항하는 콘크리트의 새로운 과정을 채택하고 전체로 램, 그리고 보일러 주 엔진의 외부면은 3차원 보호판 껍질입니다.
제품 특성:
(1) 실린더는 아치 튜브 판과 스레드 된 연소 파이프로 구성되어 있어 실린더는 준제철 몸체에서 준 탄력 구조로 변경됩니다.그리고 튜브 판 영역에서 당기는 구성 요소는 취소되고 스트레스가 감소튜브 판에 있는 연소 파이프는 두 번의 돌아가는 여행에서 한 번의 돌아가는 여행으로 변경되어 튜브 판 균열의 문제를 해결합니다.
(2) 드럼의 하단에 올라가는 파이프 라인의 배치로 인해 드럼의 바닥에 있는 죽은 물 부위가 제거되어 진흙이 쉽게 퇴적되지 않습니다.그리고 드럼의 하부 부분은 불소연층이 있습니다., 그래서 높은 온도 부위가 직접적으로 불꽃 방사선 열에 영향을받지 않고, 보일러 껍질의 하부 부분은 튀는 것을 방지합니다.
(3) 고 효율의 열 전달 스레드 연소 파이프의 사용, 증강 된 열 전송 효과를 얻기 위해, 보일러 난방, 압력 증강 특성을 달성하기 위해,보일러의 열효율을 향상시킵니다..
기술 매개 변수:
|
항목 |
DZL1 |
DZL2 |
DZL3 |
DZL4 |
DZL6 |
DZL8 |
DZL10 |
DZL12 |
DZL15 |
||
|
명목 증발량 용량 (t/h) |
1 | 2 | 3 | 4 | 6 | 8 | 10 | 12 | 15 | ||
| 부하 압력 (Mpa) |
0.7/1.0/ 1번25 |
0.7/1.0/ 1번25 |
0.7/1.0/ 1번25 |
1.25 / 16 | 1.25 / 16 | 1.25 / 16 | 1.25 / 16 | 1.25 / 16 | 1.25 / 16 | ||
| 용기 용량 (°C) |
170/ 184/ 194 |
170/ 184/ 194 |
170/ 184 / 194 |
194/204 | 194/204 | 194/204 | 190/204 | 194/204 | 194/204 | ||
| 먹이 물 온도 (( °C) | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | ||
| 난방 면적 ((m) | 몸체 | ~33 | ~50 | ~75 | ~100 | ~170 | ~200 | ~250 | ~340 | ~415 | |
| 에코노마ઇઝ | 20개7 | 25년3 | 28세6 | 33. 12 | 87번2 | 98 | 145 | 168 | 189 | ||
| 가트 (garte) 의 실제 면적 (m) | 2번22 | 4. 1 | 5개85 | 6.2 | 7번95 | 9번75 | 10개77 | 13번4 | 16번6 | ||
| 연료 종류 | 바이오매스 펠릿, 목재 자갈, 대나무 칩, 목재 블록, 빨대, 유트, 팜 껍질 | ||||||||||
|
연료 소비량 (kg/h) |
~200 | ~400 | ~600 | ~800 | ~1000 | ~1200 | ~1400 | ~1600 | ~1800 | ||
| 연소 가스 온도 (°C) | ~150 | ~150 | ~150 | ~150 | ~150 | ~150 | ~150 | ~150 | ~150 | ||
| 임상 효율성 (%) | ~82 | ~82 | ~82 | ~82 | ~82 | ~82 | ~82 | ~82 | ~82 | ||
|
가장 큰 무게 부분 이송 |
17 | 18년5 | 20 | 25 | 35 | 45 | 58 | 64 | 77 | ||
| 운송을 위한 가장 큰 부분의 전체 차원 (m) |
5 1*22 *3 |
5. 5 × 23 3.3 |
6.4*2 4*35 |
6. 6 × 26 3.6 |
8 1*29 3.8 |
8. 3 × 3 1*40 |
8. 6 × 32 * 4.2 |
9.8 × 4.2 × 45 |
12. 9 * 4 75 |
||
제품 흐름 차트:
