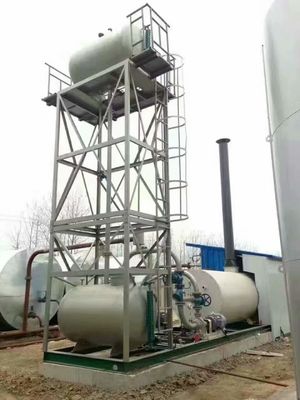

Verticale en horizontale oventypen

Productomschrijving

Inleiding tot het product:

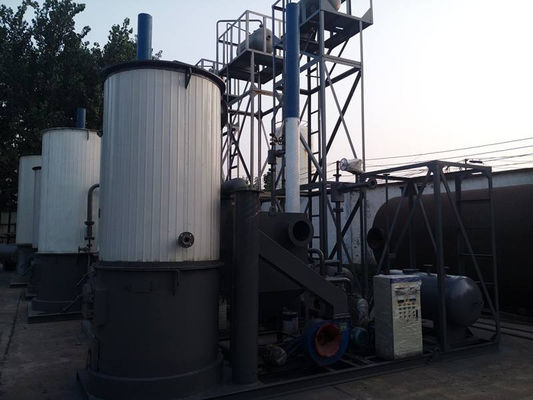

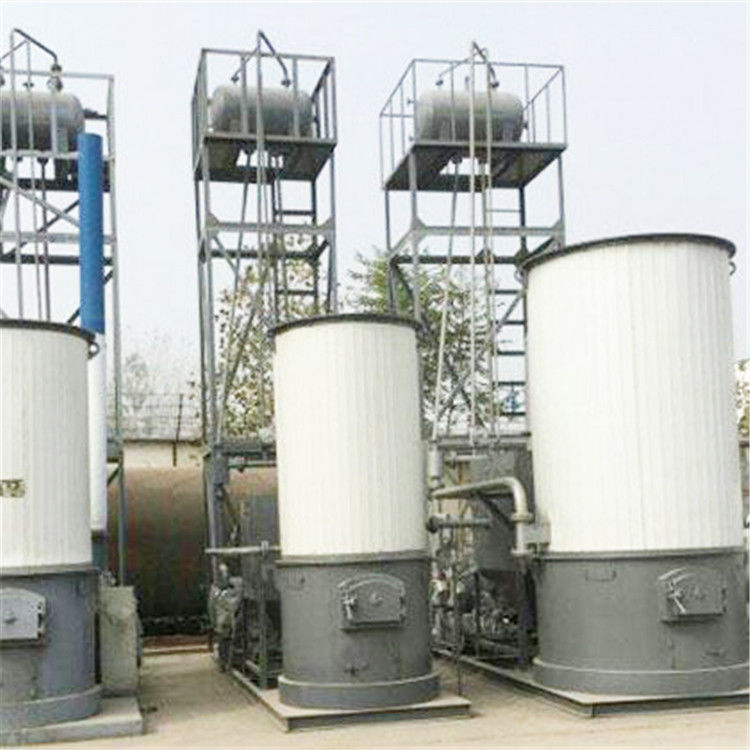

Kool- en biomassa-thermische olieboilers van de YGL-serie zijn verticale structuren met handmatig laden, uitgerust met blazers en geïnduceerde luchtventilatoren voor mechanische ventilatie,met een vermogen van niet meer dan 50 WTijdens de werking valt de brandstof op het rooster voor verbranding en wordt het hoge temperatuur rookgas door de achterste boog naar de voorkant van de oven gereflecteerd en de oven binnengekomen.Na de warmte-uitwisseling door straling op het oppervlak van de stralingsverwarmingHet wordt vervolgens naar de afvalwarmte ketel/luchtvoorverwarmer geleid en uiteindelijk naar de stofverzamelaar.de rookgassen worden door de geïnduceerde luchtventilator getrokken en door de schoorsteen naar de atmosfeer afgevoerd.

Productvoordelen:

1. hoge temperatuur en lage druk, die een hogere werktemperatuur bij lagere werkdruk kunnen verkrijgen.vermindering van de uitrustingskosten.
2Het heeft een redelijke structuur, geavanceerde technologie, kleine vloeroppervlakte, klein uiterlijk en volume, mooi uiterlijk, gemakkelijk beheer, hoge thermische efficiëntie,aanzienlijk energiebesparend effect en economisch voordeelDe oventypes zijn verticaal en horizontaal.
3De temperatuurregeling is nauwkeurig en betrouwbaar, is uitgerust met volledige bedieningscontroles en veiligheidsbewakingsapparatuur, met een hoge mate van automatisering en een lage arbeidsintensiteit voor de werknemers.

Proces:

Het verwarmingssysteem van de organische warmtetransporteurovens kan worden ontworpen met verschillende processtromen, afhankelijk van de werkelijke omstandigheden.
(1) Olieinspuiting: olie voor warmteoverdracht wordt in het systeem geïnjecteerd.
(2) Hoofdcirculatie: Nadat de warmtetransporteurverwarmingsolieoven warmte-energie heeft verkregen, levert zij warmte aan de warmtegebruikende apparatuur.warmtegebruikende apparatuur, een olie-gasseparator, een filter en zijn verbindingsbuizen en -kleppen.
(3) Koele olie vervangen: bij noodonderbreking of stroomstoring, om te voorkomen dat de warmteoverdracht in de ovenbuis oververhit raakt,de klep voor het vervangen van koude olie op de koude oliepijplijn dient onmiddellijk geopend te wordenDe statische drukkop van de uitbreidingstank wordt gebruikt om de hoge temperatuur warmteoverdrachtsolie in de oven te vervangen en in de olietank te lossen.Dit systeem bestaat uit een expansie-tank, een olie-gasseparator, een filter, een pomp, een warm-olieoven, een vervangingsklep en de verbindingsbuizen.
(4) Overstroming, uitlaatgassen, de overtollige olie in de expansietank stroomt automatisch door de overstromingpijp naar de olieopslagtank en de expansietank,en het gas in de olietank wordt respectievelijk door de ventilatiekanalen naar het veilige gebied afgevoerd.
(5) Temperatuur-, druk- en drukverschil weergeven: geeft aan of de warmteoverdracht in het systeem doorgaat en of het verwarmingssysteem normaal werkt.
(6) Hulpgas: wanneer de warmteoverdraagende olie zich in de eerste fase van uitdroging bevindt en het gasvolume groot is,de hulpuitlaat kan via de hulpuitlaatklep en de pijpleiding worden uitgevoerdOp dit moment moet de ventilatiepijpklep van de expansie-tank worden gesloten om te voorkomen dat de warmteoverdrachtsolie door het gas wordt weggespoeld en uit de ventilatiepijp wordt gespoten.Wanneer de verwarmingsoven normaal werktHet in het systeem geproduceerde sporengas wordt door de olie-gasseparator en de uitlaatleiding afgevoerd.
(7) Bypass: wanneer de warmtevoorziening van de warmteverbruikende apparatuur wordt stopgezet, wordt de bypassklep geopend om een bypasscirculatiefunctie te vervullen.en de uitbreidingspijp speelt de rol van thermische uitbreiding overloop en automatische compensatie van de warmteoverdracht olie.

Technische parameters:

Producten:
