YY Q W 700 Kleine thermische olieboiler voor economische voordelen en energiebesparing
Productdetails:
| Place of Origin: | Henan, China |
| Merknaam: | TAIGUO |
| Certificering: | CE、EAC、SGS |
| Model Number: | YYQW |
Betalen & Verzenden Algemene voorwaarden:
| Minimum Order Quantity: | 1 |
|---|---|
| Prijs: | US $5000.00-10000.00 |
| Packaging Details: | Bulk, packaged |
| Delivery Time: | 20-30 working days |
| Payment Terms: | L/C, T/T, Western Union |
| Supply Ability: | 100set |
|
Gedetailleerde informatie |
|||
| Product Name: | Organic heat carrier furnace (thermal oil furnace) | Fuel: | light oil/heavy/LNG/CG |
|---|---|---|---|
| Applicable industry: | Chemical industry, oil, textile, printing and dyeing, wood processing, etc. | Structural form: | horizontal |
| Markeren: | Energiebesparende thermische olieboiler,Economische voordelen Thermische olieboiler,Kleine thermische olieboiler |
||
Productomschrijving
Inleiding van het product:
YYQW serie hete olie ketel, de ketel heeft een meer geavanceerde programma controller controle, kan de normale verbranding van de nodige functies te bereiken, kan in normale staat,ongevallen en buitengewone omstandigheden, automatische implementatie van een beschermend alarm, met de bijbehorende vloeistofniveaucontroleur, drukcontroleur, temperatuurcontroleur, om invoer- en uitvoerdrukindicatie te bereiken,invoer- en uitvoertemperatuur, Zorg ervoor dat de temperatuur van de warmtetransporter binnen het normale bereik en de druk binnen het toegestane bereik fluctueert.
De uitlaat van de ketel is voorzien van alarmapparaten voor lage stroom, overtemperatuur, overdruk en onderdruk van organische warmtetransporteurs.
Productvoordeel:
1, redelijke structuur, geavanceerde technologie, kleine voetafdruk, kleine grootte, mooi uiterlijk.
2, eenvoudig beheer, hoge thermische efficiëntie, met aanzienlijk energiebesparend effect en economische voordelen, heeft de structuur een unieke plaats.
3, de verwarmingsoppervlakte redelijk is, lange levensduur van warmtegeleidende olie.
Technische parameter:
|
model Het is tijd. |
YY(Q)W 350 |
YY(Q)W 500 |
YY(Q)W 700 |
YY(Q)W 1400 |
YY(Q)W 2100 |
YY(Q)W 2800 |
YY(Q)W 3500 |
YY(Q)W 4200 |
YY(Q)W 7000 |
YY(Q)W 14000 |
||
|
Nominale thermische p over |
KW | 350 | 500 | 700 | 1400 | 2100 | 2800 | 3500 | 4200 | 7000 | 14000 | |
| Ontwerpdruk | MPa | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | |
| Gemiddelde uitlaat temperatuur t | C | ≤ 350 | ≤ 350 | ≤ 350 | ≤ 350 | ≤ 350 | ≤ 350 | ≤ 350 | ≤ 350 | ≤ 350 | ≤ 350 | |
| Verwarmingsgebied | m | 21.3 | 24 | 40 | 78.5 | 94.5 | 157 | 205.2 | 240 | 410 |  710 |
|
| Brandstof | lichte olie/zware olie/LNG/CG | |||||||||||
|
Brandstof |
Lichte olie |
Kg/h |
37 | 52 | 69 | 140 | 210 | 280 | 350 | 420 | 680 | 1360 |
| LNG |
Nm3/h |
44 | 63 | 83 | 170 | 260 | 332 | 425 | 498 | 810 | 1620 | |
| Thermische efficiëntie | 96% | 96% | 96% | 96% | 96% | 96% | 96% | 96% | 96% | 96% | ||
| Olie van de oven | m3 | 0.25 | 0.3 | 0.5 | 1.1 | 1.7 | 2.29 | 3.8 | 4.3 | 7 | 15.5 | |
|
Afmetingen van de ketel s |
mm |
2100 × 1390 × 2055 |
2200 × 1390 × 2055 |
3240 × 1470 × 2260 |
4145 × 1900 × 2786 |
5020 × 2050 × 3080 |
5526 × 2326 × 3230 |
6555 × 2470 × 3634 |
6753 × 2838 × 3704 |
8200 × 3050 × 3800 |
12000 × 3780 × 4350 |
|
| Transportgewicht van de ketel |
T |
2.58 |
3 |
3.7 |
6.9 |
8.8 |
11.5 |
17.8 |
19.8 |
27.5 |
42 |
|
| Olieinlaat |
DN |
80 | 100 | 100 | 125 | 150 | 150 | 200 | 200 | 250 | 350 | |
| Olieafvoer |
DN |
80 | 100 | 100 | 125 | 150 | 150 | 200 | 200 | 250 | 350 | |
| Uitbreidingsvat |
m3 |
1.5 | 1.5 | 1.5 | 2.5 | 2.5 | 3 | 3 | 4.5 | 6 | 8 | |
| Bergingstank |
m3 |
2.5 | 2.5 | 2.5 | 5 | 5 | 8 | 8 | 10 | 15 | 25 | |
| SchrootΦ | mm | 280 | 280 | 280 | 350 | 400 | 400 | 500 | 500 | 700 | 1000 | |
Toepassingsgebied:
(1) Petrochemische industrie: polymerisatie, smelting, condensatie, distillatie, verwijdering van H2, gedwongen warmtebehoud.
(2) Olieindustrie: destillatie van vetzuren, ontbinding van olie, concentratie, esterificatie, vacuümdeodorisatie.
(3) Synthetische vezelindustrie: polymerisatie, smelten, spinnen, uitbreiden, drogen.
(4) Textieldruk- en verfindustrie: warm steken, warm smelten verven, bakken, calenderen, drogen, warm strekken.
(5), kunststof- en rubberindustrie: warmpers, warmwalsen, extruderen, vulcanisatie gieten, kalander, straalinspuitmachine, lijmmenger, transportbanddroger.
(6) Papierindustrie: drogen, verwerking van golfpapier, kalander, lijmrol.
(7) Houtindustrie: multi-gelamineerd karton, dichtheidskarton, houtdrogen, stoomapparatuur.
(8) Bouwmaterialenindustrie: gipsdrogen, asfaltverwarming, asfaltbeton, emulgeerd asfalt, onderhoud van betonnen onderdelen, droogapparatuur, linoleumproductielijn.
(9), machine-industrie: verf, drukwerk, drogen, montage, reiniging en drogen.
(10) Voedingsmiddelenindustrie: bakken van brood, drogen van koekjes, digestoren, autoklaven, droger.
(11) Airconditioning industrie: verwarming van industriële installaties en civiele gebouwen.
(12), industrie van elektrische apparatuur: kalander, platenpers, vacuümpot, droger.
(13) Coke-industrie: gasopslagtanks, mengstations, distributie-stations.
(14), metaal- en gietindustrie: ontvetten tank, fosfaatbehandeling apparatuur, bakmachine (ruimte), zand kern drogen.
(15) Wasmiddelenindustrie: digestoren, autoklaven, transport droger, ontbindingsapparatuur voor vetten, distillatie toren.
(16), vet- en verfindustrie: autoklaven, droger, distillatievaten, kookapparatuur.
(17) Automobiele industrie: tunneldrogerij, ontvetbad, fosfaatbehandeling.
(18) Kolenindustrie: grafietelektrode, koolstofproducten, asfalt smelten, kneedpan verwarmen, extrusie gieten.

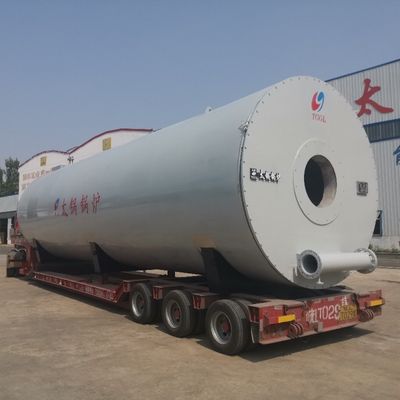

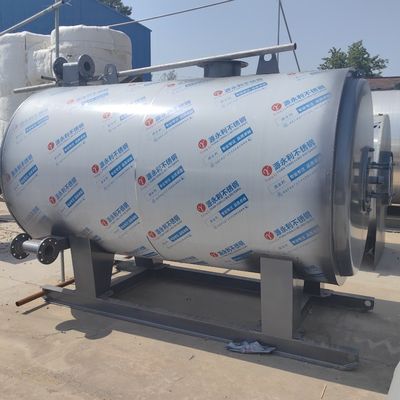

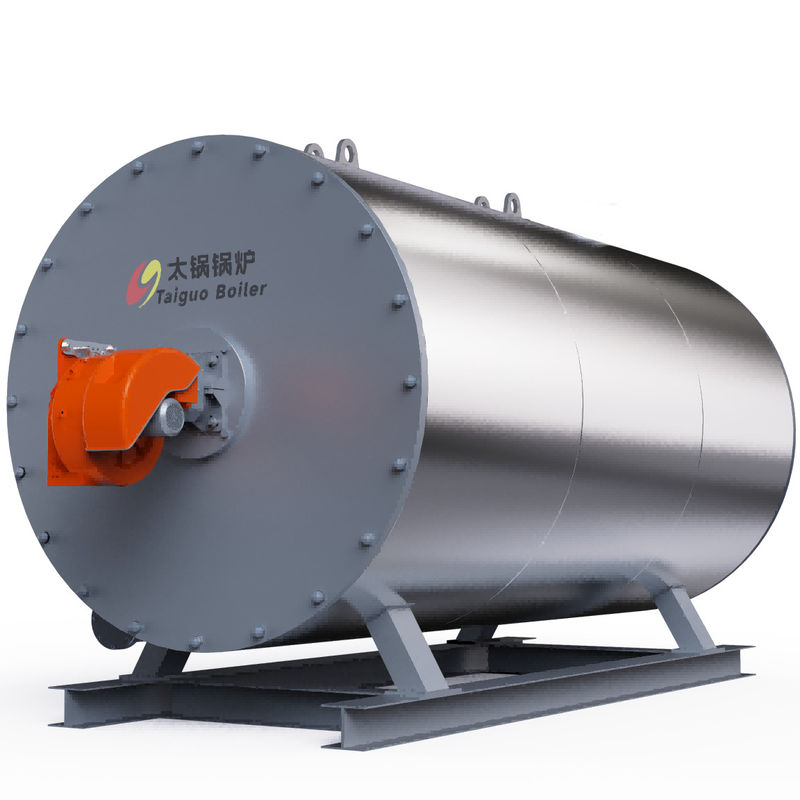

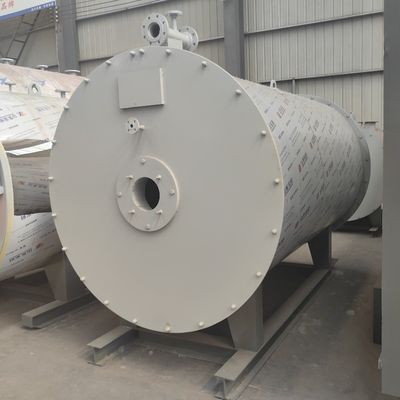

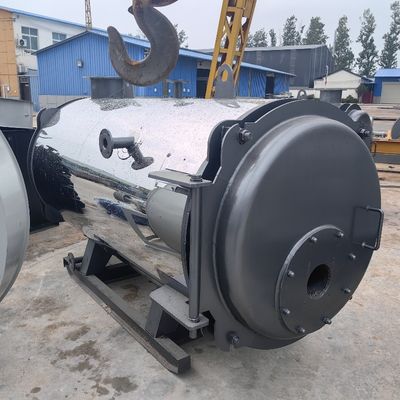

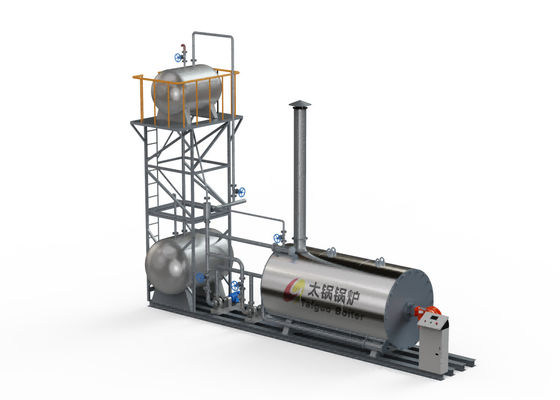

Afbeelding van product:
