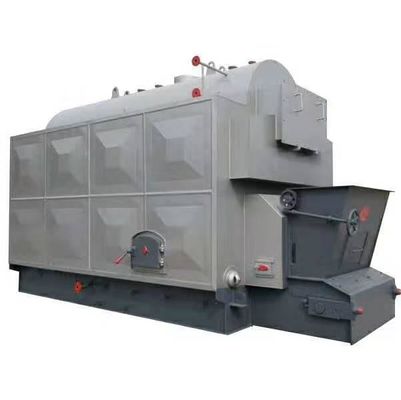

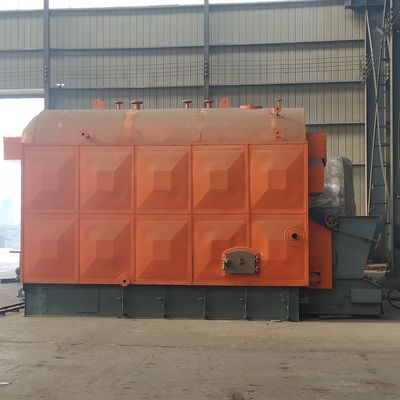

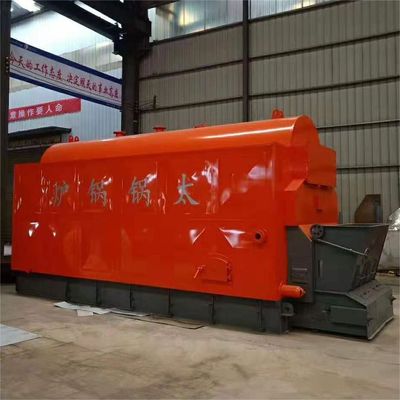

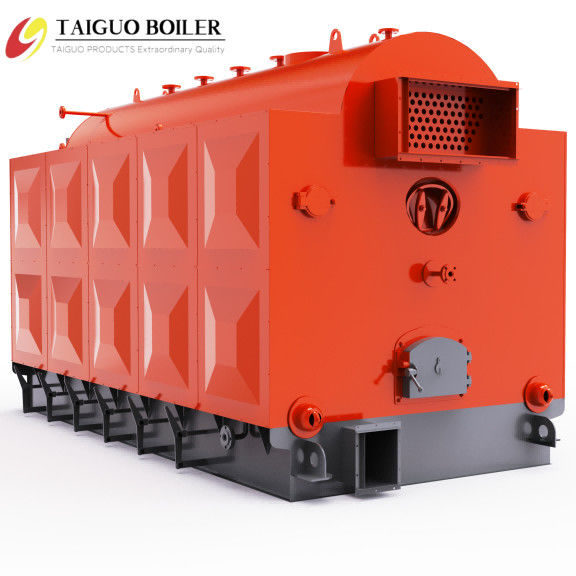

Eenvoudige stoomwarmte ketel met volledig automatische koolverbranding
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TAIGUO |
| Certificering: | CE、EAC、SGS |
| Modelnummer: | DZL |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | US $10000.00 |
| Verpakking Details: | Bulk, verpakt |
| Levertijd: | 30 Werkdagen |
| Betalingscondities: | L/C, T/T |
| Levering vermogen: | 100 stuks |
|
Gedetailleerde informatie |
|||
| Productnaam: | stoomwarmteboiler | Structurele vorm: | horizontaal |
|---|---|---|---|
| Stoomopbrengst: | 4 t/h-10 t/h | vervoerswijze: | Zee- en landvervoer |
Productomschrijving
Inleiding van het product:

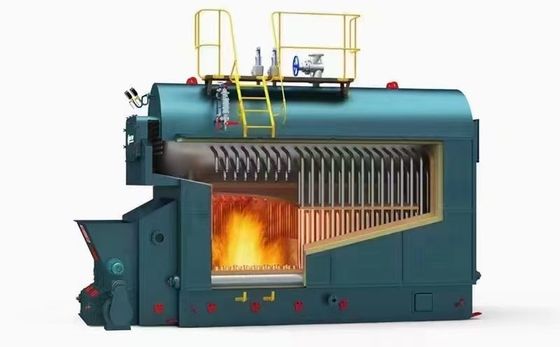

De stoomketel op biomassa is een eenvattend watervuurbuis met een enkele loop, de verbrandingsinstallatie is een ketenrooster,de linker- en rechterzijde van de oven is voorzien van een waterkoelingswand van het type vinfilm, de binnenkant en de buitenkant van de oven zijn buisvormig convectieverwarmingsoppervlak en het draadvormige rookpijpconvectieverwarmingsoppervlak is in de pottrommel geplaatst.Het laatste onderzoek naar waterwanden van het type vinnenfolie, bochtbuisplaat, draadrookpijp, bodemisolatie van de ketel, optimalisatie van de voor- en achterboog, splitsing van de luchttoevoer van de rooster, enz., losse boilerbuisplaat scheuren van het ketelkoeltype op,het opvullen van de bodem van de ketel, waterwand gebarsten buis, lage thermische efficiëntie, onvoldoende output, slechte koolkwaliteit aanpassingsvermogen en andere problemen.
Productkenmerken:
1De voor- en achterbochten zijn geoptimaliseerd. De lange en lage achterbochten vervoeren het rookgas naar de hogere voorbochten met de rechter opwaartse helling.en het rookgas vormt een α-vlam, die bevorderlijk is voor het mengen en verbranden van het rookgas.
2Een dikker en redelijker isolement van de ovenwand zorgt ervoor dat de temperatuur van de ketel onder de 50°C ligt, waardoor het warmteverlies wordt verminderd.
3De onafhankelijke luchtkamer wordt aangenomen om een redelijke en nauwkeurige luchtverdeling te bereiken en de oven
In de kamer ontstaat een aerodynamisch veld dat de verbranding bevordert, wat niet alleen de verbranding verbetert, maar ook de aanpassingsvermogen van steenkool vergroot.
4Met behulp van een waterwand van het type vinfilm heeft de ketel een klein warmteverlies, een goede afdichting en een hoge thermische efficiëntie.
Technische parameter:
|
punt |
DZL1 |
DZL2 |
DZL3 |
DZL4 |
DZL6 |
DZL8 |
DZL10 |
DZL12 |
DZL15 |
||
|
Nominale verdamping capaciteit ((t/h) |
1 | 2 | 3 | 4 | 6 | 8 | 10 | 12 | 15 | ||
| Nominale druk ((Mpa)) |
0.7/ 1.0.0/ Eén.25 |
0.7/ 1.0.0/ Eén.25 |
0.7/ 1.0.0/ Eén.25 |
Een kwart van een.6 | Een kwart van een.6 | Een kwart van een.6 | Een kwart van een.6 | Een kwart van een.6 | Een kwart van een.6 | ||
| Nominale damptemperatuur ((°C) |
170/ 184/ 194 |
170/ 184/ 194 |
170/ 184 / 194 |
194/204 | 194/204 | 194/204 | 190/204 | 194/204 | 194/204 | ||
| Temperatuur van het voerwater ((°C) | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | ||
| Verwarmingsoppervlakte (m) | Lichaam | ~ 33 | ~ 50 | ~ 75 | ~ 100 | ~ 170 | ~ 200 | ~ 250 | ~340 | ~415 | |
| Economiser | - Ik heb 20.7 | - 25 jaar.3 | - 28 jaar.6 | 33. 12 | - 87.2 | 98 | 145 | 168 | 189 | ||
| Effectieve oppervlakte van de tuin (m) | - Twee.22 | 4. 1 | Vijf.85 | 6.2 | Zeven.95 | Negen.75 | - Tien.77 | - 13.4 | Zestien.6 | ||
| Brandstofsoort | Biomassa-pellets, houtzaagsel, bamboe-splinter, houtblok, stro, jute, palmboog | ||||||||||
|
Brandstof Verbruik (kg/h) |
~ 200 | ~ 400 | ~ 600 | ~ 800 | ~ 1000 | ~ 1200 | ~1400 | ~1600 | ~1800 | ||
| Temperatuur van de rookgassen (°C) | ~ 150 | ~ 150 | ~ 150 | ~ 150 | ~ 150 | ~ 150 | ~ 150 | ~ 150 | ~ 150 | ||
| Termalische efficiëntie ((%) | ~ 82 | ~ 82 | ~ 82 | ~ 82 | ~ 82 | ~ 82 | ~ 82 | ~ 82 | ~ 82 | ||
|
Gewicht van de grootste deel voor t uitzending |
17 | - 18.5 | 20 | 25 | 35 | 45 | 58 | 64 | 77 | ||
| Algemene afmeting van het grootste deel voor t-transport (m) |
Vijf. Eén maal twee.2 *3 |
Vijf, vijf maal twee.3 * 3.3 |
6,4 maal 2. Vier maal drie.5 |
6,6 maal 2.6 * 3.6 |
Acht. Eén maal twee.9 * 3.8 |
8. 3 maal 3. 1 * 4.0 |
8. 6 maal 3.2 * 4.2 |
9.8 maal 4.2 maal 4.5 |
12.9 * 4 * 7.5 |
||
werkstroomdiagram;
V1: Hoe kunt u snel de beste prijs krijgen?
1We moeten de capaciteit van de ketel weten, de brandstof die u van plan bent te gebruiken en de stoomdruk die u nodig heeft, en dan kunnen we het ketelmodel bevestigen.
2De klant moet ons zijn naam, e-mailadres en bedrijfsnaam geven, en dan sturen we u onmiddellijk een prijslijst. En als u whatsapp, skype of wechat gebruikt, kunt u ons uw ID geven,Het is gemakkelijker voor onze communicatie..
V2:Waarom kiezen voor ons?
1.40+ jaar ervaring in ketelproductie, 10 jaar ervaring in export. Een boilerfabriek.
2- Gratis vervanging van onderdelen gedurende een jaar, onderhoud van de hoofdmotor gedurende de gehele levensduur, behalve bij onjuiste werking.
V3: Gegevens over de elektrische bedieningskast
Elektrische bedieningskast neemt PLC touchscreen, display in het Engels. Het toont werkende conditie details van de ketel, zoals watertemperatuur, waterdruk, uitlaatgas temperatuur,en overdrukwaarschuwingBovendien wordt het kabinet gebruikt voor het instellen van de parameter, het registreren en analyseren van de operationele gegevens, enz.
V4:Wat is de gebruiksduur van uw ketel?
1Normaal gesproken is de ketel ontworpen voor een levensduur van 20 jaar, maar met de juiste werking en goed onderhoud kan de ketel 20-25 jaar worden gebruikt.
