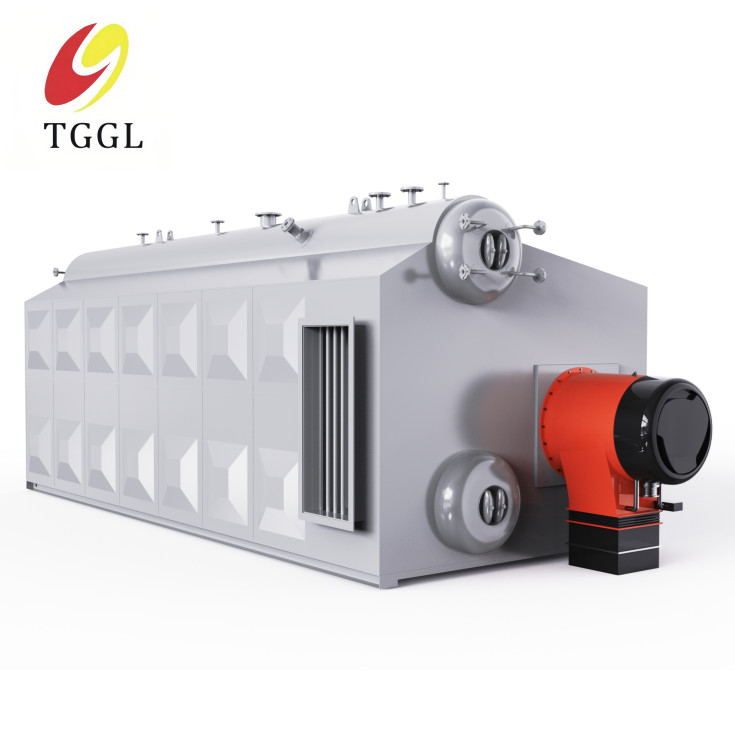

غلاية بخار الأنابيب المائية لتشغيل عالي الأداء ومنخفض الانبعاثات

منتوج وصف

مقدمة المنتج

جسم الغلاية من سلسلة SZS هو هيكل ترتيب من نوع D مزدوج الطبول ، وضعت على طول ، مع الفرن على اليمين وحزمة أنبوب الحمل على اليسار.يتم تثبيتها على هيكل الجسم من خلال الدعم المتحرك في الوسط وعلى كلا الطرفين من الطبول السفلي، وتتوسع الغلاية ككل إلى كلا الطرفين. يحيط الفرن بجدران مائية تبرد بواسطة غشاء أنبوبي ضيق.الجدار المبرد بالماء الغشاء على الجانب الأيسر من الفرن يغلق بشكل فعال ويفصل الفرن من حزمة أنبوب الحملالجزء الخلفي من منطقة حزمة أنبوب الحمل هو هيكل صف نادر، والجزء الأمامي هو هيكل صف.غاز الدخان الناتج عن الاحتراق في الفرن يدخل غرفة الاحتراق ومنطقة حزمة أنابيب الحمل من منفذ الدخان في ذيل الفرن، ومن ثم يتحول من الجانب الأمامي من الجانب الأيسر من الغلاية لدخول أنبوب الدرع الدوامة الاقتصادي والمكثف، ومن ثم يدخل المدخنة والقمامة لتفريغها إلى الغلاف الجوي.

مزايا المنتج:

1يتبنى الفرن بنية جدارية تبرد بالماء، ويتبنى المرجل بنية لحام مغلقة بالكامل مع لوحة حماية داخلية محصنة للهواء، ويتمتع جدار الفرن بختم جيد.
2يتم اعتماد هيكل التثبيت السريع، ويتم تصميم المرجل بأكمله على قاعدة صلبة قوية جدا، والتي هي مريحة للتثبيت والنقل.
3تم تجهيز الفرن بثقب تفتيش، مما يوفر الراحة في الاستخدام والصيانة. تم تجهيز قمة الفرن بباب مضاد للانفجار.
4. يتبنى محرق تلقائي بالكامل ، ويعتمد إمدادات المياه ضبطًا كهربائيًا مستمرًا للاحتراق. كما يحتوي على وظائف حماية متعددة وتشغيل موثوق به.

المعلمات التقنية:

النموذج		SZS4	SZS6	SZS10	SZS15	SZ20	SZ25	SZS30	SZS35	SZS40
التبخر الاسمي (t/h)		4	6	10	15	20	25	30	35	40
ضغط العمل الاسمي (Mpa)		1.25/ 1.6/2.5
درجة حرارة البخار (°C)		194/204/226
درجة حرارة مياه الغذاء (°C)		20	20	104/20	104/20	104/20	104/20	104/20	104/20	104/20
التدفئة مساحة ((m)	الجسم	90.22	125.6	205.56	216.84	271.5	285.24	392.34	457.7	523.12
	إقتصادي	35.8	63.4	132.2	283.6	411.2	504.8	471.2	549.7	628.2
	المكثف	25.4	41.5	62.8	101.1	134.7	168.3	252.4	294.7	336.8
الوقود المتاح		الغاز الطبيعي، الغاز الحيوي، غاز الكوكز، النفط الخفيف، الميثانول، الديزل الحيوي، الخ، النفط الثقيل
استهلاك الوقود	الغاز الطبيعي (Nm3/h)	288	432	720	1080	1440	1800	2160	2525	2881
	زيت خفيف (kg/h)	244	372	620	930	1240	1550	1860	2079	2373
الكفاءة الحرارية (%)		> 98
الوزن أكبر جزء من النقل (ط)		25	32	40	45	50.6	60	68.2	77	85.5
الأبعاد الإجمالية للدبابة مقارنة بـ L × W × H ((m))		5.76*4.1 0*370	7.84*3.4 0*340	8.00*43. 60*4.70	8.90*3.9 0*400	8.90*3.9 0*400	10.50*4 12*415	10.50 × 4 30 × 423	11.78*4.40*435	12.82*4 45*4.40التطبيق

التطبيق:

1صناعة النسيج
2الصناعة الكيميائية
3صناعة مواد البناء
4صناعة الأعلاف
5صناعة الجعة
6صناعة الأغذية والسيارات
7صناعة الورق
8صناعة التدفئة
9فندق

مخطط سير العمل:

الأسئلة الشائعة:

س1: كيف يمكنك الحصول على أفضل سعر بسرعة؟

1نحن بحاجة لمعرفة سعة المرجل، والوقود الذي تخطط لاستخدامه وضغط البخار الذي تحتاجه، ومن ثم يمكننا تأكيد نموذج المرجل.

2يجب على العميل أن يقدم لنا اسمك وعنوان بريدك الإلكتروني واسم الشركة، ومن ثم سنرسل لك قائمة الأسعار على الفور. وإذا كنت تستخدم واتساب أو سكايب أو ويتشات، يمكنك أن تقدم لنا بطاقة الهوية الخاصة بك،سيكون ذلك أكثر ملاءمة لتواصلنا.

س2: لماذا تختارنا؟

1.40+ سنوات من الخبرة في تصنيع الغلايات، 10 سنوات من الخبرة في التصدير

2استبدال مجاني للأجزاء لمدة سنة واحدة، صيانة مدى الحياة للمحرك الرئيسي، باستثناء التشغيل غير السليم.

Q3: تفاصيل خزانة التحكم الكهربائية

مجلس الوزراء التحكم الكهربائية تعتمد شاشة لمس PLC، وعرض باللغة الإنجليزية.و إنذار الضغط الزائد، الخ بالإضافة إلى ذلك، يتم استخدام الخزانة لإعداد المعلم، وتسجيل وتحليل بيانات التشغيل، الخ

س4: ما هي عمر استخدام الغلاية الخاصة بك؟

1عادةً ما يتم تصميم الغلاية لمدة 20 عامًا ، ولكن مع التشغيل الصحيح والصيانة الجيدة ، يمكن استخدام الغلاية لمدة 20-25 عامًا.
